猎鹰9号火箭

• 基本参数
  • 高度：70 米
  • 直径：3.66 米
  • 起飞质量：576 吨
  • 整流罩直径：5.2 米
  • 燃料：液氧（LOX）/RP-1 煤油
• 发动机参数
  • 一级发动机：采用 9 台梅林 1D + 发动机，呈圆形分布，8 台位于同一圆周，1 台居中。单台发动机海平面推力约为 845 千牛，9 台发动机总推力（海平面）为 7686 千牛。发动机推力可调范围达 30%-100%，可在火箭返回地球过程中通过推力调整来控制飞行轨迹和速度，确保其能够安全着陆。

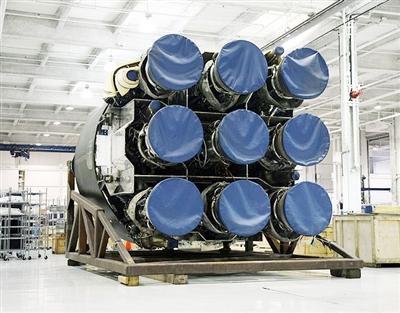

    航天装备 猎鹰9号一级发动机
  • 二级发动机：配备 1 台梅林 1D + 真空版发动机，真空推力为 934 千牛，可提供二级火箭在真空环境下的动力，推动有效载荷进入预定轨道。
• 运载能力
  • 低地球轨道（LEO）：一次性使用时可达 22.8 吨；若考虑一级火箭回收，运载能力会有所降低，箭体着陆时为 15.6 吨。
  • 地球同步转移轨道（GTO）：一次性使用时为 8.3 吨，使用着陆船回收一级火箭时为 5.3 吨，使用着陆场回收时为 3.5 吨。
• 结构与设计参数
  • 级间段：采用复合材料，集成了栅格舵作动机构，连接一级火箭和二级火箭，在火箭分离过程中发挥重要作用。
  • 贮箱：采用共底贮箱设计，集成了煤油贮箱、液氧贮箱和氦气增压系统，2195 铝锂合金燃料箱相比传统材料减重 12%。
  • 着陆机构：4 条碳纤维着陆腿，采用液压 - 铝蜂窝复合吸能结构，可吸收 15m/s 的冲击载荷，在火箭着陆时起到缓冲作用，保护火箭不受损坏。在火箭返回着陆的最后 30 米高度，着陆腿会展开。
  • 栅格舵：4 片钛合金栅格舵可承受 1600℃高温，再入阶段展开面积达 8 平方米，用于在火箭返回过程中控制姿态和方向。
• 飞行性能参数
  • 最大工作时间：一级火箭发动机最大工作时间约为 162 秒，二级火箭发动机可多次启动，以完成不同阶段的轨道调整和加速任务。
  • 轨道倾角：发射至低地球轨道时，常见轨道倾角为 28.5°；发射至地球同步转移轨道时，轨道倾角约为 27.0°。

以下是猎鹰9号运载火箭（现役Block 5型号）的详细技术参数及特性汇总：

‌一、基础构型参数‌

1. ‌箭体尺寸‌

   • ‌高度‌：70米2
   • ‌直径‌：3.7米28
   • ‌整流罩‌：
     • 直径5.2米（标准型）8
     • 长度13.2米（铝蜂窝碳复合材料结构）8

2. ‌质量与推力‌

   • ‌起飞质量‌：549吨2
   • ‌起飞推力‌：
     • 海平面总推力：845千牛（9台梅林-1D发动机）28
     • 单台梅林-1D海平面推力：845千牛（可深度节流）28

‌二、推进系统‌

‌三、运载能力‌

注：运载能力随回收模式变化显著，海上回收（ASDS）比陆地回收（RTLS）保留更多运力2。

‌四、关键技术与特性‌

1. ‌可重复使用设计‌：

   • 一级助推器最高复用纪录：19次（B1058.19箭体）5
   • 快速周转：最短发射间隔约21天9

2. ‌发动机特性‌：

   • 梅林-1D发动机支持深度节流（可达40%推力），实现精准着陆控制27

3. ‌整流罩复用‌：

   • 两半罩结构，采用铝蜂窝碳面板设计，已实现多次回收复用8

4. ‌历史里程碑‌：

   • 全球首款轨道级可复用火箭（2015年首度回收成功）2
   • 2022年起成为美国发射频次最高、安全性最优的火箭2

‌五、衍生型号对比‌

‌参数说明‌

• ‌现役主力‌：Block 5型自2018年服役，综合性能与可靠性最优29。
• ‌回收影响‌：陆地回收（RTLS）因需预留更多燃料，运力损失显著高于海上回收2。
• ‌整流罩争议‌：部分资料标注整流罩直径为3.7米（箭体同宽），但载荷舱实际扩展至5.2米8。
